الدليل الهندسي الشامل لاختيار تقنية تصنيع القطع والهياكل المعدنية

عند البدء بمشروع جديد أو إعادة تصميم منتج قائم، يقف المهندس المصمم أمام نموذج ميكانيكي ثلاثي الأبعاد مليء بالتفاصيل الفنية المعقدة. في هذه اللحظة، لا يقتصر التحدي الهندسي على اختيار السبائك المعدنية الملائمة فحسب، بل يكمن السؤال الجوهري في ماهية التقنية الأمثل لتشكيل هذا المعدن وتحويله من مخطط هندسي إلى منتج واقعي؟

يقف عالم تشكيل المعادن على ركيزتين تاريخيتين تمثلان فلسفتين إنتاجيتين متناقضتين تماماً: التصنيع بالإزالة وتمثله الخراطة، والتصنيع بالقولبة والتسكيب ويمثله السكب أو السباكة.

تشريح العمليات التصنيعية: ماذا يحدث خلف الكواليس؟

الخراطة وعالم التشغيل الميكانيكي

تعتمد عملية الخراطة على مبدأ "الإزالة الخاضعة للتحكم". يتم تثبيت قطعة الشغل على عمود الدوران الرئيسي للمخرطة وتدويرها بسرعة زاوية عالية، بينما يتحرك قلم القطع بحركة خطية دقيقة (موازية أو عمودية) بالنسبة لمحور الدوران.

من وجهة نظر ميكانيكا المواد، تتلخص العملية في تسليط إجهاد قص موضعي يتجاوز حد الخضوع ومقاومة القص للمعدن، مما يؤدي إلى تشويه لدن مستمر وانفصال المعدن على شكل رايش. تخضع هذه العملية لثلاثة متغيرات ديناميكية رئيسية يحددها مهندس الإنتاج أو مبرمج آلات التحكم الرقمي بدقة متناهية:

سرعة القطع: السرعة السطحية النسبية بين قلم القطع وقطعة الشغل، وتقاس بالمتر في الدقيقة.

معدل التغذية: المسافة الخطية التي يتقدمها قلم القطع مع كل دورة كاملة لقطعة الشغل، وتقاس بالمليمتر لكل دورة.

عمق القطع: العمق العمودي الذي يتغلغل فيه قلم القطع داخل سطح المعدن في الشوط الواحد، ويقاس بالمليمتر.

السكب وعلم الديناميكا الحرارية

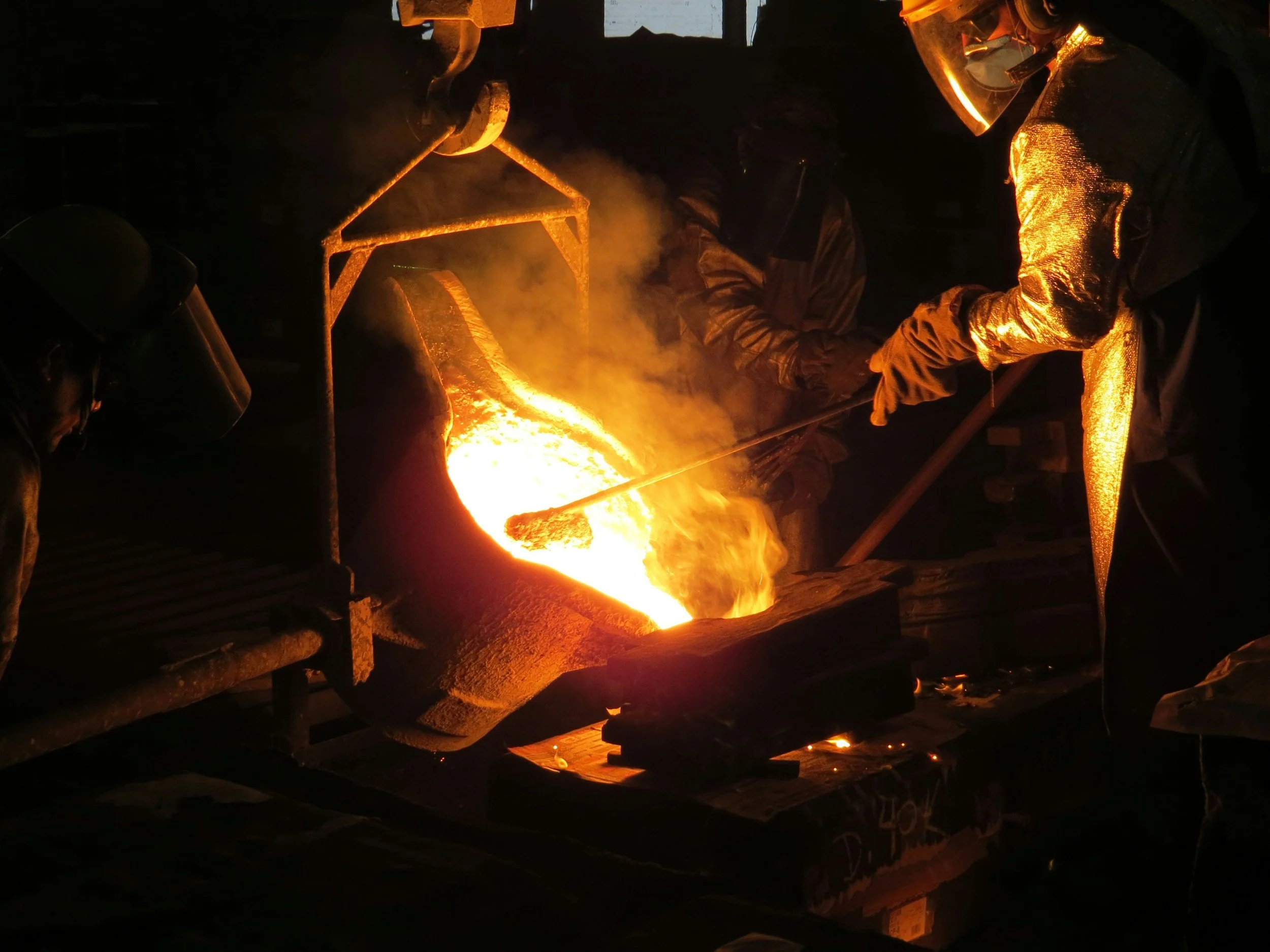

على النقيض من الخراطة، يعتمد السكب على تغيير الحالة الفيزيائية للمادة. تبدأ العملية بـ تحويل المعدن من الحالة الصلبة إلى الحالة السائلة عبر تجاوز نقطة الانصهار، ثم صب السائل المخزن للطاقة الحرارية داخل تجويف القالب ليتخذ شكله عند التجمد. تخضع هذه العملية بالكامل لقوانين انتقال الحرارة، وميكانيكا الموائع، وتحول الأطوار.

تنقسم عمليات السكب هندسياً بناءً على طبيعة القالب والمواد المستخدمة فيه إلى ثلاثة أنواع رئيسية:

السباكة الرملية: تعتمد على استخدام قوالب مؤقتة مصنعة من الرمل المخلوط بروابط طينية وكيميائية. وتتميز بتكلفة تأسيسية منخفضة جداً، مع مرونة عالية في إنتاج القطع الضخمة والعملاقة. ومع ذلك، يعيبها خشونة السطح وسماحات أبعاد واسعة وانخفاض في الدقة.

السكب في قوالب معدنية (السباكة تحت الضغط): تتم عبر حقن المعدن المنصهر تحت ضغط هيدروليكي عالٍ داخل قوالب فولاذية مستدامة. وتوفر دقة أبعاد فائقة، جودة سطح ممتازة ونعومة عالية، بالإضافة إلى إنتاجية ضخمة وسريعة. لكن عيوبها تكمن في التكاليف الاستثمارية الباهظة لتصنيع القوالب، كما أنها تقتصر غالباً على المعادن غير الحديدية مثل الألمنيوم والزنك.

السباكة الدقيقة (الشمع المفقود): تقوم على إنتاج نموذج شمعي مطلي بطبقات من السيراميك، ثم صهر الشمع لترك تجويف فارغ يُصب فيه المعدن. تمنح هذه التقنية أعلى دقة هندسية ممكنة، والقدرة على إنتاج تفاصيل بالغة التعقيد والرقّة، مما يقلل الحاجة للتشغيل الميكانيكي اللاحق. في المقابل، يعيبها دورة إنتاجية طويلة ومعقدة الخطوات، وتكلفة قطعة واحدة مرتفعة نسبياً.

الخواص الميكانيكية والبنية المجهرية

من أهم النقاط التي يغفل عنها الكثيرون هي أن طريقة التصنيع تغير من البنية المجهرية أو ما يسمى بالبنية البلورية للمعدن:

في الخراطة: نستخدم معدنًا خامًا تم تصنيعه مسبقًا عن طريق الدرفلة أو السحب أو البثق. يمتلك هذا المعدن بنية حبيبية موجهة بفعل عمليات التشغيل الساخن أو البارد، مما يمنحه مقاومة شد وصلابة عالية جدًا، ويقلل بشكل كبير من خطر المسامية الغازية الداخلية مقارنة بالمعادن المصبوبة.

في السكب: يبدأ المعدن في التجمد داخل القالب من الخارج نحو الداخل. هذا التبريد يخلق بنية حبيبية عشوائية قد تؤدي إلى تباين في الخواص الميكانيكية. كما أن انكماش المعدن أثناء التبريد قد يخلق عيوباً ميكروية إذا لم يتم حساب المغذي بدقة للتعويض عن الانكماش.

مقارنة العيوب والمشاكل الشائعة

لكل تقنية تحدياتها الخاصة التي يجب على المهندس مراعاتها في خطة الجودة:

عيوب السكب الشائعة:

المسامية الغازية: فقاعات هواء محتبسة داخل المعدن تضعف من قوته.

الانكماش: فجوات تتكون في مركز القطعة بسبب تجمد الأطراف قبل القلب.

الوصلات الباردة: خطوط ضعف تتكون عندما يلتقي تياران من المعدن المنصهر دون أن يندمجا تماماً بسبب انخفاض درجة الحرارة.

عيوب ومشاكل الخراطة:

الاهتزازات: عدم استقرار قلم القطع يؤدي إلى تموجات على السطح تسيء لنعومة المشغولة ودقتها.

الإجهادات المتبقية: الحرارة العالية وقوى القص الناتجة عن القطع قد تخزن إجهادات داخل السطح تؤدي إلى التوائه لاحقاً.

تآكل العدة: تآكل قلم القطع المستمر يتطلب مراقبة دورية للحفاظ على ثبات الأبعاد.

ميزان التكلفة و حجم الإنتاج

القرار الصناعي غالباً ما تحسمه لغة الأرقام. المعادلة الاقتصادية هنا واضحة جداً:

الخراطة والـ CNC: تمتلك تكلفة تأسيسية منخفضة لكن تكلفة قطعة مرتفعة. إذا كنت تريد إنتاج 5 قطع أو 50 قطعة، فالخراطة هي الأرخص لأنك لا تحتاج لتصميم وبناء قوالب مكلفة، فقط اشترِ الخامة وابدأ التشغيل فوراً.

السكب: يمتلك تكلفة تأسيسية هائلة لتصنيع القوالب الفولاذية، لكن تكلفة القطعة الواحدة بعد ذلك تكون ضئيلة جداً. إذا كان حجم إنتاجك يتجاوز آلاف القطع، فإن تكلفة القالب تتوزع على المجموع، ويصبح السكب الخيار الاقتصادي الوحيد.

5. خريطة اتخاذ القرار: متى تختار ماذا؟

الأشكال الهندسية الملائمة

الخراطة والتصنيع الميكانيكي: ممتازة جداً للأشكال الأسطوانية، القطع المتماثلة دورانياً، والمحاور.

السكب والسباكة: تفوقها الكامل يظهر في الأشكال المعقدة جداً، القطع التي تحتوي على تجاويف داخلية وخلفية، والقطع الضخمة وعملاقة الحجم.

دقة الأبعاد والتفاوتات الهندسية

الخراطة والتصنيع الميكانيكي: دقتها عالية جداً، حيث يمكن الوصول إلى تفاوتات دقيقة جداً تصل إلى دقة (±0.005 مم).

السكب والسباكة: دقتها متوسطة إلى منخفضة، والسبب يعود إلى تعرض المعدن للانكماش والتقلص الطبيعي أثناء مرحلة التبريد داخل القالب.

جودة السطح والخشونة

الخراطة والتصنيع الميكانيكي: تعطي أسطحاً ناعمة وممتازة، وفي أغلب الأحيان لا تحتاج القطعة إلى أي عمليات تشطيب أو تنعيم لاحقة.

السكب والسباكة: الأسطح الناتجة تكون خشنة نسبياً، حيث تظهر عليها آثار الرمل أو خطوط فواصل القالب، وتتطلب دائماً عمليات تشطيب ميكانيكي.

الخواص الميكانيكية ومتانة المعدن

الخراطة والتصنيع الميكانيكي: الخواص الميكانيكية تكون أعلى وأقوى؛ لأننا نستخدم خامة معدنية خام تكون بنيتها الحبيبية موجهة ومضغوطة مسبقاً (بفعل الدرفلة أو السحب).

السكب والسباكة: الخواص الميكانيكية تكون متوسطة؛ لأن تجمد المعدن السائل يخلق بنية حبيبية عشوائية، مع وجود احتمالية لظهور عيوب داخلية مثل المسامية الغازية (الفقاعات).

هدر المواد والخامات

الخراطة والتصنيع الميكانيكي: نسبة الهدر مرتفعة؛ لأن جزءاً كبيراً من وزن القطعة المعدنية الخام يتم قصه ويتحول إلى رايش غير قابل لإعادة الاستخدام المباشر.

السكب والسباكة: نسبة الهدر منخفضة جداً؛ لأن المعدن يصب بحجم القطعة تقريباً، وأي معدن زائد في قنوات الصب والمغذيات يتم تجميعه وإعادة صهره فوراً.

التكلفة التأسيسية (الأولية)

الخراطة والتصنيع الميكانيكي: منخفضة؛ فالأمر لا يتطلب سوى برمجة الماكينة وتوفير خامات وأقلام القطع البدائية للبدء فوراً.

السكب والسباكة: عالية جداً؛ بسبب التكلفة المرتفعة المترتبة على تصميم وتصنيع القوالب (سواء كانت فولاذية مخصصة للحقن أو خشبية ونماذج للسباكة الرملية).

تكلفة القطعة الواحدة والإنتاج الكمي

الخراطة والتصنيع الميكانيكي: تكلفة القطعة الواحدة مرتفعة بسبب زمن التشغيل الطويل واستهلاك أقلام القطع، مما يجعلها بطيئة ومكلفة في حالات الإنتاج الضخم جداً.

السكب والسباكة: تكلفة القطعة الواحدة منخفضة جداً بمجرد جهوزية القالب لأن العملية سريعة وتكرارية، مما يجعها الخيار الأسرع والأكثر اقتصادية في الإنتاج الكمي (آلاف القطع).

خلاصة القرار الهندسي:

في النهاية، لا توجد عملية تصنيع تفوز بشكل مطلق؛ إذ يتم أخذ كل عامل من هذه العوامل الاقتصادية، والتقنية، والميكانيكية بعين الاعتبار كحزمة متكاملة. وبناءً على موازنة هذه المتغيرات مجتمعة مع متطلبات مشروعك الخاصة، يتم اتخاذ القرار الهندسي النهائي لضمان الحصول على أفضل جودة ممكنة بأقل تكلفة إنتاجية.
