الحديد الزهر الرمادي والحديد الكروي: رحلة داخل البنية المجهرية لأهم معدنين في عالم السباكة

مقدمة

عندما يقف مهندس التصميم أمام قرار اختيار سبيكة حديدية لمكوّن ميكانيكي، غالبًا ما يجد نفسه أمام خيارين رئيسيين: الحديد الزهر التقليدي، والحديد الكروي أو المطاوع (Ductile Iron / Nodular Iron). كلا المعدنين ينتميان لعائلة سبائك الحديد-كربون-سيليكون، وكلاهما يُصنّعان عبر عملية الصب، لكن الفارق الجوهري بينهما لا يكمن في التركيب الكيميائي بقدر ما يكمن في شكل الجرافيت داخل البنية المجهرية وهو فارق دقيق على المستوى المجهري، لكنه يترجم إلى فروقات هائلة على مستوى الأداء الميكانيكي الفعلي للقطعة.

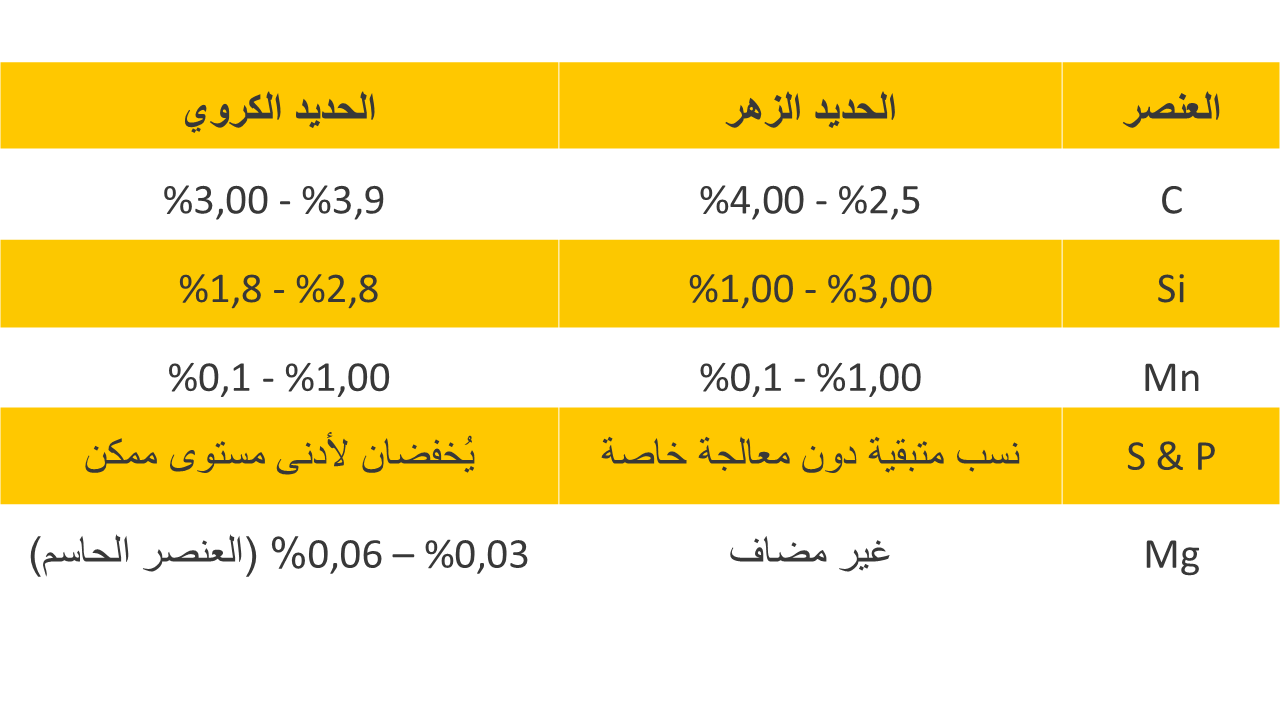

1. التركيب الكيميائي: تشابه ظاهري

كلا النوعين يتشاركان نفس العناصر الأساسية تقريبًا:

الفارق الجوهري هنا هو إضافة المغنيزيوم (وأحيانًا السيريوم كعنصر مساعد) أثناء عملية المعالجة النهائية للمصهور، وهي الخطوة التي تُحدث الفرق البنيوي الكامل بين النوعين.

2. البنية المجهرية: هنا يكمن السر الحقيقي

الحديد الزهر: الجرافيت الصفائحي

أثناء تصلب الحديد الزهر، يترسب الكربون الزائد عن حد الذوبان في الحديد على شكل صفائح جرافيت رقيقة ومتشعبة. هذه الصفائح تشبه الشقوق الدقيقة المنتشرة داخل المصفوفة المعدنية، وتترابط ببعضها بشكل شبه مستمر عبر حدود الحبيبات.

الأثر الميكانيكي لهذا الشكل:

كل طرف حاد لصفيحة الجرافيت يعمل كـمُركّز إجهاد طبيعي داخل البنية.

عند تطبيق حمل شد، تنتشر الشقوق الدقيقة بسرعة عبر هذه الصفائح المتصلة، ما يؤدي لكسر هش دون إنذار مسبق أو استطالة ملحوظة.

بالمقابل، هذا الشكل الصفائحي يمنح الحديد الزهر ميزتين فريدتين: امتصاص ممتاز للاهتزازات لأن الصفائح تبدد الطاقة الاهتزازية عبر الاحتكاك الداخلي، وتوصيل حراري جيد نسبيًا بسبب الاستمرارية شبه الكاملة لشبكة الجرافيت.

الحديد الكروي: الجرافيت الكروي

بإضافة المغنيزيوم إلى المصهور قبل الصب مباشرة، يتغير التوتر السطحي للجرافيت المتصلب بشكل جذري، فبدلًا من التمدد كصفائح مسطحة، يترسب الكربون على شكل عُقيدات كروية منفصلة تمامًا عن بعضها.

الأثر الميكانيكي لهذا الشكل:

الشكل الكروي لا يحتوي على أطراف حادة، وبالتالي لا يوجد تركيز إجهاد موضعي بنفس حدة الحديد الزهر.

العُقيدات منفصلة عن بعضها، ما يمنع الشقوق من الانتشار بسهولة عبر البنية.

النتيجة: بنية تتصرف ميكانيكيًا بشكل أقرب بكثير للفولاذ منها للحديد التقليدي، مع احتفاظها بمزايا سهولة وتكلفة الصب.

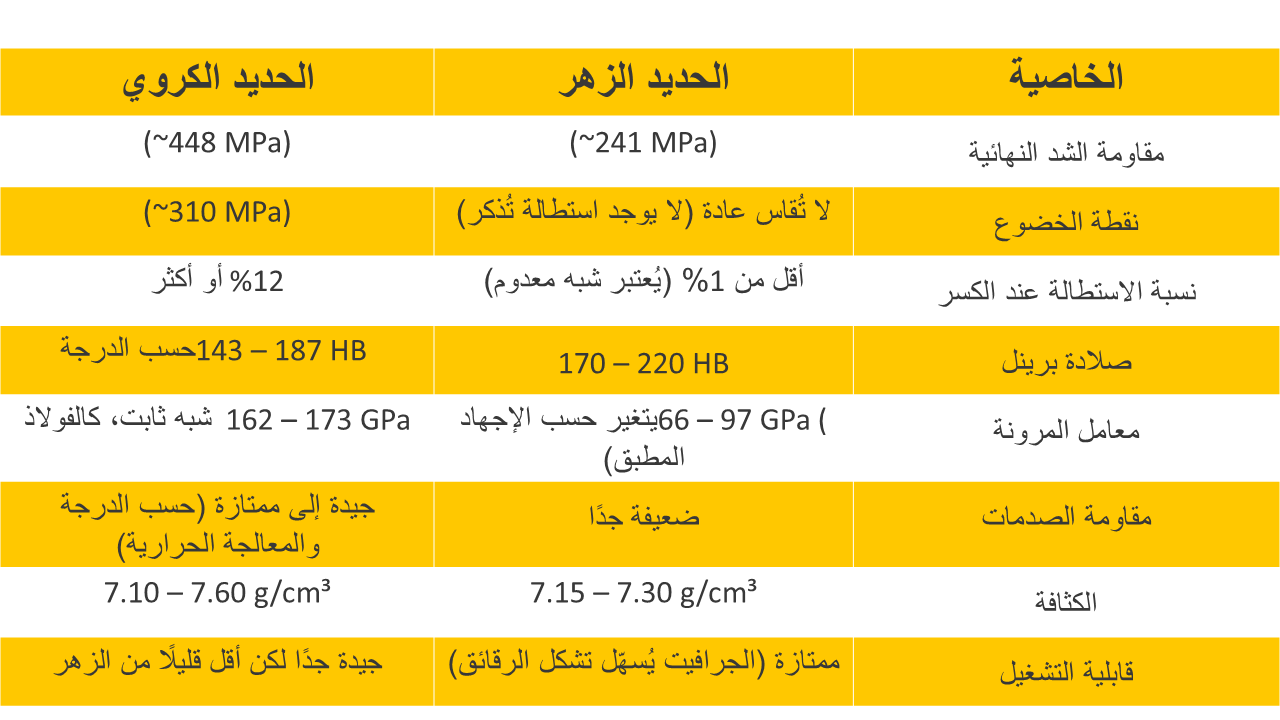

3. مقارنة الخواص الفيزيائية والميكانيكية بالأرقام

ملاحظة هامة حول معامل المرونة: الحديد الزهر لا يتبع قانون هوك بشكل خطي مثالي؛ فمنحنى الإجهاد-الانفعال الخاص به منحنٍ حتى عند أحمال منخفضة نسبيًا، بينما يتصرف الحديد الكروي بخطية شبه تامة تشبه سلوك الفولاذ الإنشائي.

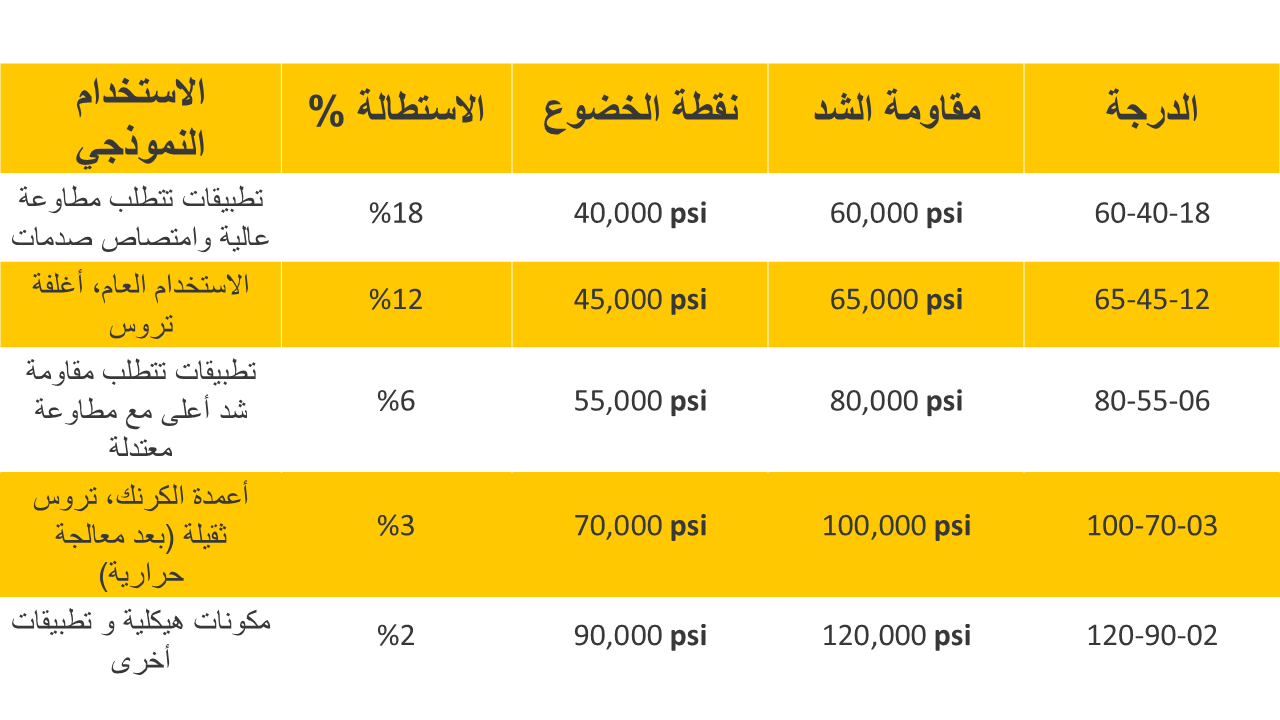

4. درجات الحديد الكروي الشائعة وفق ASTM A536

المعيار الأوروبي الموازي (EN 1563) يستخدم رموزًا مثل GGG40، GGG50، GGG60، GGG70 — حيث يشير الرقم إلى مقاومة الشد التقريبية بالميغاباسكال.

5. لماذا تختلف قابلية الصب والتصنيع؟

الحديد الزهر أسهل بالصب من حيث السيولة والانكماش المنخفض أثناء التصلب، ما يجعله مناسبًا جدًا للأشكال المعقدة والقطع الكبيرة كأسرّة الآلات.

الحديد الكروي يتطلب تحكمًا أدق بدرجة الحرارة، توقيت إضافة المغنيزيوم (لأنه يتبخر بسرعة)، ومعالجة تلقيح ثانوية لضمان تشكل العُقيدات بشكل منتظم عبر كامل مقطع القطعة، ما يرفع التكلفة والتعقيد الإنتاجي قليلًا مقارنة بالزهر.

الشكل يبين الفرق بين نوعين من حديد الصب؛ على اليمين تظهر رقائق الجرافيت الحادة والهشة للحديد الزهر، بينما يوضح الجانب الأيسر تشكلات الجرافيت الكروية والمعزولة التي تمنح الحديد المرن متانته وقابليته للطرق.

6. التطبيقات النموذجية لكل نوع

الحديد الزهر مناسب لـ:

كتل المحركات وأسرّة الآلات (بفضل امتصاص الاهتزاز الممتاز)

أغطية الصمامات ومكونات لا تتعرض لصدمات مباشرة

أنابيب الصرف الصحي التقليدية

الحديد الكروي مناسب لـ:

أعمدة الكرنك ومكونات المحركات المتحركة

أغلفة التروس والمكونات الميكانيكية المتحركة

مكونات هيكلية تتعرض لأحمال صدمية متكررة

بدائل اقتصادية لبعض تطبيقات الفولاذ المصبوب

خاتمة

الفرق بين الحديد الزهر والحديد الكروي ليس فرقًا في الجودة بقدر ما هو فرق في الفلسفة الهندسية للتصميم. فبينما يوفر الحديد الزهر حلًا اقتصاديًا ممتازًا للتطبيقات التي تتطلب امتصاص اهتزاز وثباتًا أبعاديًا دون تعرض لصدمات حادة، يقدّم الحديد الكروي حلًا وسطيًا استثنائيًا بين سهولة وتكلفة الصب من جهة، ومتانة وقابلية تحمل الصدمات القريبة من الفولاذ من جهة أخرى. فهم هذا الفارق البنيوي الدقيق المتمثل بشكل الجرافيت وحده هو ما يفصل بين قرار هندسي ناجح وقطعة تفشل تحت أول حمل صدمي غير متوقع.
