Gri Döküm ve Sfero Döküm: İki Demir Türünün Mikro Yapısındaki Yolculuk
Giriş
Bir tasarım mühendisi mekanik bir bileşen için demir esaslı bir alaşım seçme kararıyla karşılaştığında, genellikle iki temel seçenekle karşı karşıya kalır: geleneksel Gri Dökme Demir ve Sfero/Küresel Grafitli Demir. Her iki metal de demir-karbon-silisyum alaşım ailesine aittir ve her ikisi de döküm yoluyla üretilir; ancak aralarındaki temel fark kimyasal bileşimden çok mikro yapıdaki grafitin şeklinde yatar mikroskobik düzeyde ince bir fark olsa da, parçanın gerçek mekanik performansında devasa farklara dönüşür.
1. Kimyasal Bileşim: Görünürdeki Benzerlik

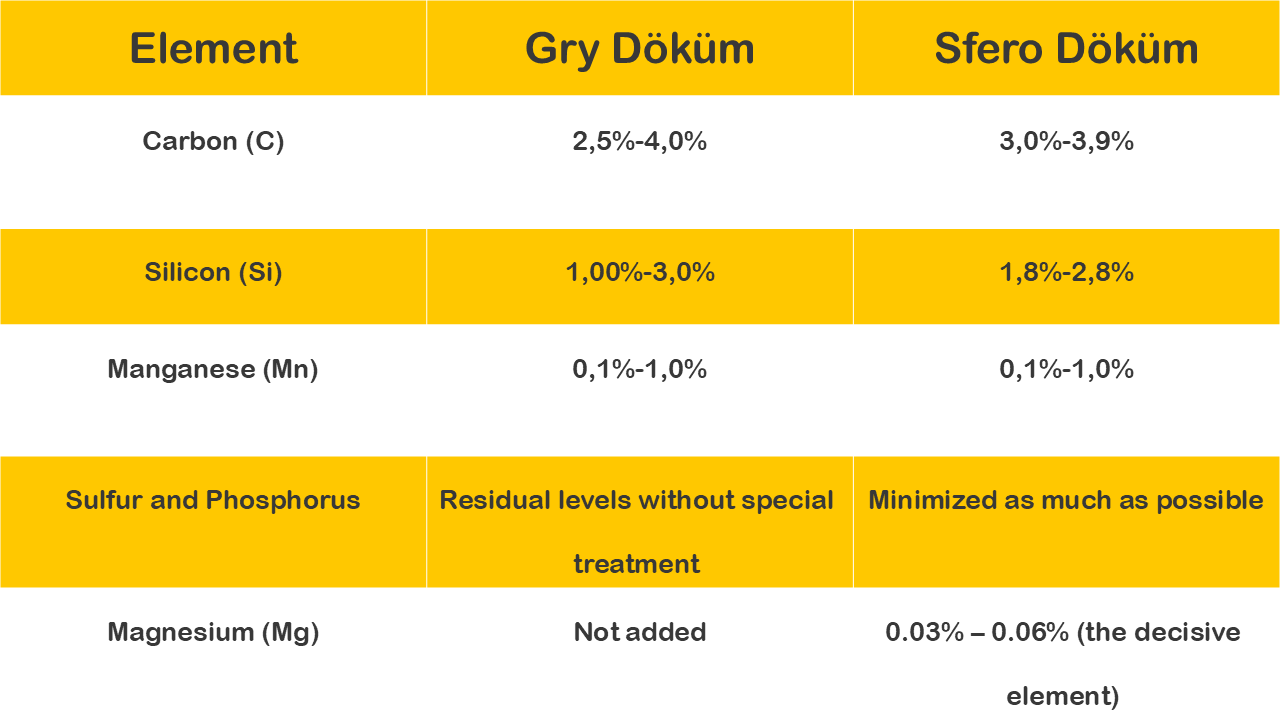

Her iki tür de neredeyse aynı temel elementleri paylaşır:
Buradaki temel fark, ergiyiğin son işleme aşamasında (Inoculation/Nodularization) magnezyum (bazen yardımcı element olarak seryum ile birlikte) eklenmesidir; iki tür arasındaki tüm yapısal farkı yaratan adım da tam olarak budur.
2. Mikro Yapı: Gerçek Sır Burada Gizli
Gri Döküm: Lamel (Pul) Grafit
Gri dökme demirin katılaşması sırasında, demirdeki çözünürlük sınırını aşan fazla karbon, ince ve dallanmış grafit pulları (Flake Graphite - ASTM A247'ye göre Type A) şeklinde çökelir. Bu pullar, metalik matris içinde dağılmış ince çatlaklara benzer ve tane sınırları boyunca neredeyse sürekli bir ağ oluşturarak birbirine bağlanır.
Bu şeklin mekanik etkisi:
Grafit pulunun her keskin ucu, yapı içinde doğal bir gerilme yoğunlaştırıcı görevi görür.
Çekme yükü uygulandığında, mikro çatlaklar bu birbirine bağlı pullar boyunca hızla ilerler; bu da önceden uyarı vermeksizin ve belirgin bir uzama olmadan gevrek kırılmaya yol açar.
Buna karşılık, bu pul şekli gri döküme iki eşsiz avantaj kazandırır: pulların iç sürtünme yoluyla titreşim enerjisini dağıtması sayesinde mükemmel titreşim sönümleme kapasitesi, ve grafit ağının neredeyse tam sürekliliği nedeniyle görece iyi ısı iletkenliği.
Sfero Döküm: Küresel (Nodüler) Grafit
Ergiyiğe dökümden hemen önce magnezyum eklenmesiyle, katılaşan grafitin yüzey gerilimi kökten değişir; grafit düz pullar halinde yayılmak yerine, birbirinden tamamen ayrık, küresel nodüller (Nodules - ASTM A247'ye göre Type VI) şeklinde çökelir.
Bu şeklin mekanik etkisi:
Küresel şekilde keskin uçlar bulunmaz, dolayısıyla gri dökümdeki kadar şiddetli bir lokal gerilme yoğunlaşması oluşmaz.
Nodüller birbirinden ayrık olduğu için, çatlakların yapı boyunca kolayca ilerlemesi engellenir.
Sonuç: Mekanik davranış açısından geleneksel dökme demirden çok çeliğe yakın bir yapı ortaya çıkar; bununla birlikte dökümün kolaylık ve maliyet avantajları da korunur.

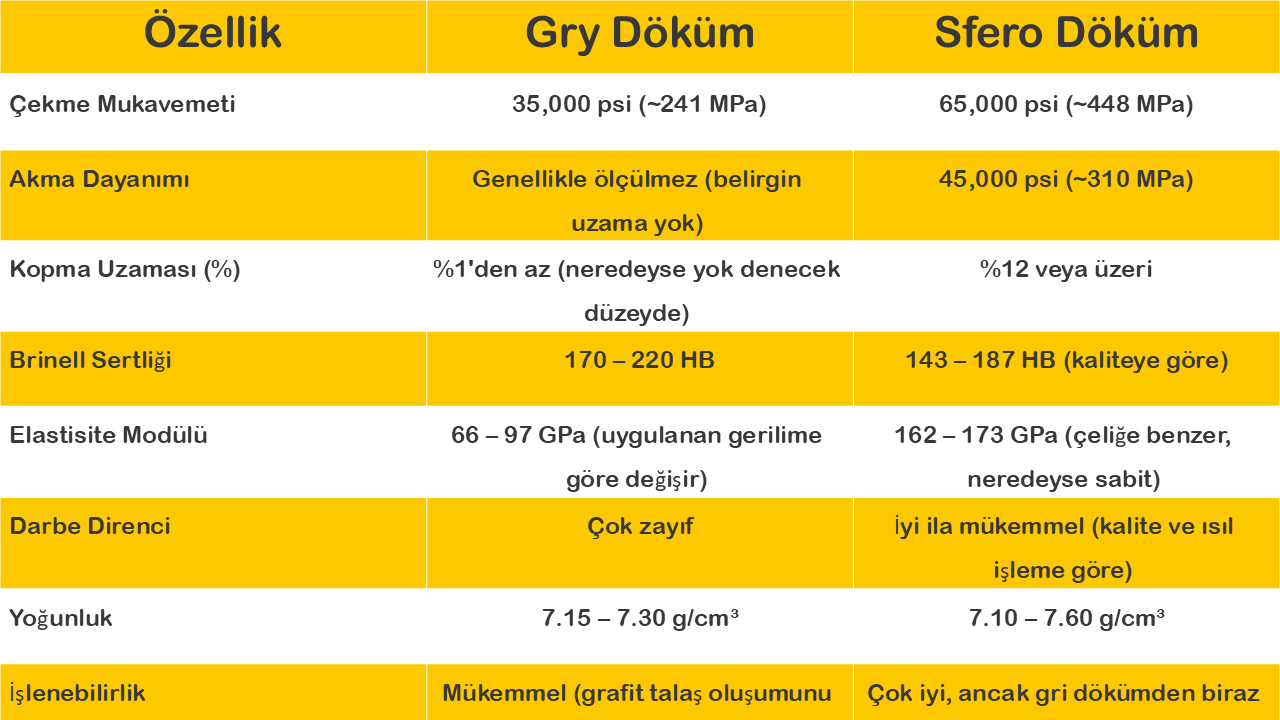

3. Fiziksel ve Mekanik Özelliklerin Sayısal Karşılaştırması
Gri döküm, Hooke Yasası'nı tam anlamıyla doğrusal biçimde takip etmez; gerilme-gerinim eğrisi görece düşük yüklerde bile doğrusal değildir. Sfero döküm ise, yapısal çeliğe benzer şekilde neredeyse tam doğrusal bir davranış sergiler.
4. ASTM A536'ya Göre Yaygın Sfero Döküm Kaliteleri

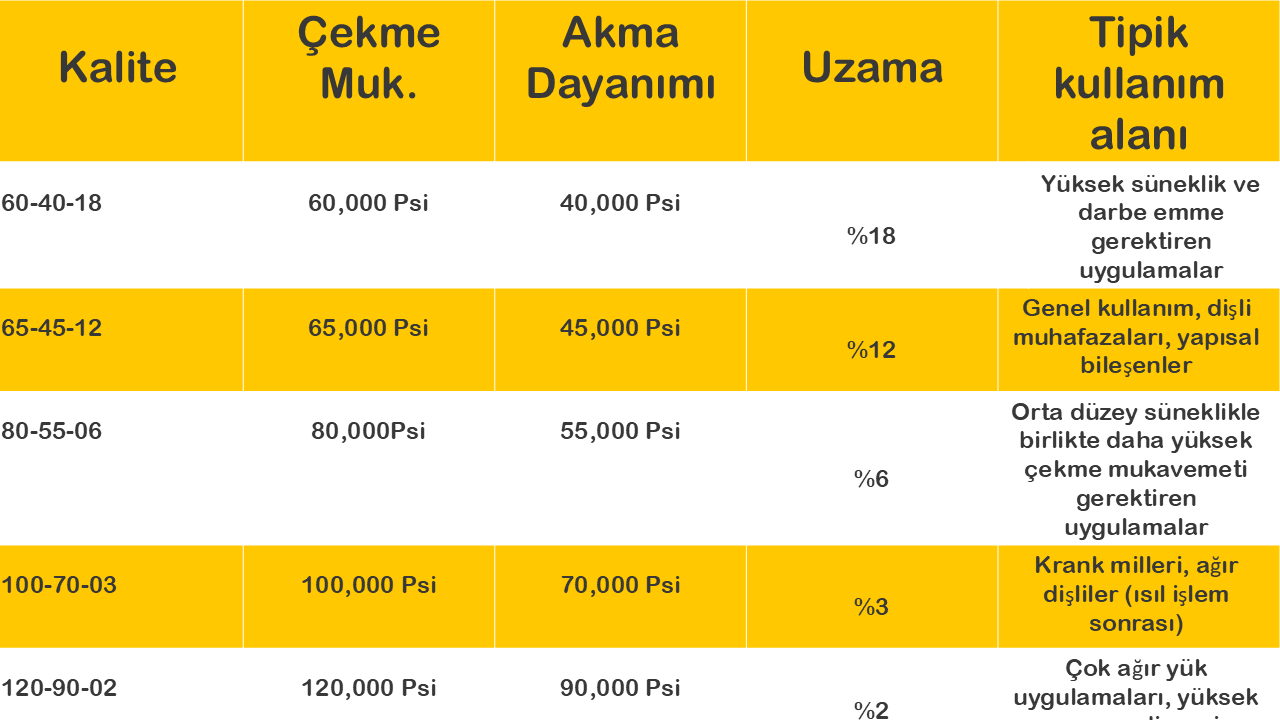

Sfero döküm, mekanik özellikleri doğrudan tanımlayan üç rakamlı bir kodla sınıflandırılır:
Karşılık gelen Avrupa standardı (EN 1563), GGG40, GGG50, GGG60, GGG70 gibi kodlar kullanır; buradaki rakam yaklaşık çekme mukavemetini megapaskal cinsinden ifade eder.
5. Döküm ve İmalat Kabiliyeti Neden Farklıdır?
Gri döküm, akışkanlık açısından daha kolay dökülür ve katılaşma sırasında büzülme oranı daha düşüktür; bu da onu makine tablaları gibi karmaşık şekilli ve büyük parçalar için oldukça uygun kılar.
Sfero döküm, sıcaklığın daha hassas kontrolünü, magnezyum ekleme zamanlamasını (çünkü hızla buharlaşır) ve nodüllerin parçanın tüm kesiti boyunca düzgün oluşmasını sağlamak için ikincil bir aşılama işlemini gerektirir; bu da gri döküme kıyasla üretim maliyetini ve karmaşıklığını biraz artırır.
Şekil, iki dökme demir türü arasındaki farkı göstermektedir; sağ taraf gri dökme demirin keskin ve kırılgan lamel grafitlerini gösterirken, sol taraf sfero döküme (küresel grafitli dökme demir) tok ve sünek bir yapı kazandıran izole, küresel grafit yapılarını sergilemektedir. 100x Büyütme.
6. Her Tür İçin Tipik Uygulamalar
Gri döküm şunlar için uygundur:
Motor blokları ve makine tabanları (mükemmel titreşim sönümleme sayesinde)
Valf kapakları ve doğrudan darbeye maruz kalmayan bileşenler
Geleneksel atık su boruları
Sfero döküm şunlar için uygundur:
Krank milleri ve hareketli motor bileşenleri
Dişli muhafazaları ve hareketli mekanik bileşenler
Tekrarlı darbe yüklerine maruz kalan yapısal bileşenler
Bazı dövme/döküm çelik uygulamaları için ekonomik alternatifler
Sonuç
Gri döküm ile sfero döküm arasındaki fark bir kalite farkı değil, daha çok bir mühendislik tasarım felsefesi farkıdır. Gri döküm, keskin darbelere maruz kalmadan titreşim sönümleme ve boyutsal kararlılık gerektiren uygulamalar için mükemmel bir ekonomik çözüm sunarken; sfero döküm, dökümün kolaylık ve maliyet avantajları ile çeliğe yakın dayanıklılık ve darbe direnci arasında istisnai bir denge sağlar. Bu ince yapısal farkı sadece grafit şeklinden ibaret olan bu farkı anlamak, başarılı bir mühendislik kararı ile beklenmedik ilk darbe yükü altında çökme arasındaki çizgiyi belirler.
